Bosch KTS Opel 10Pin Adapterkabel auf 6 Bananenstecker Neu

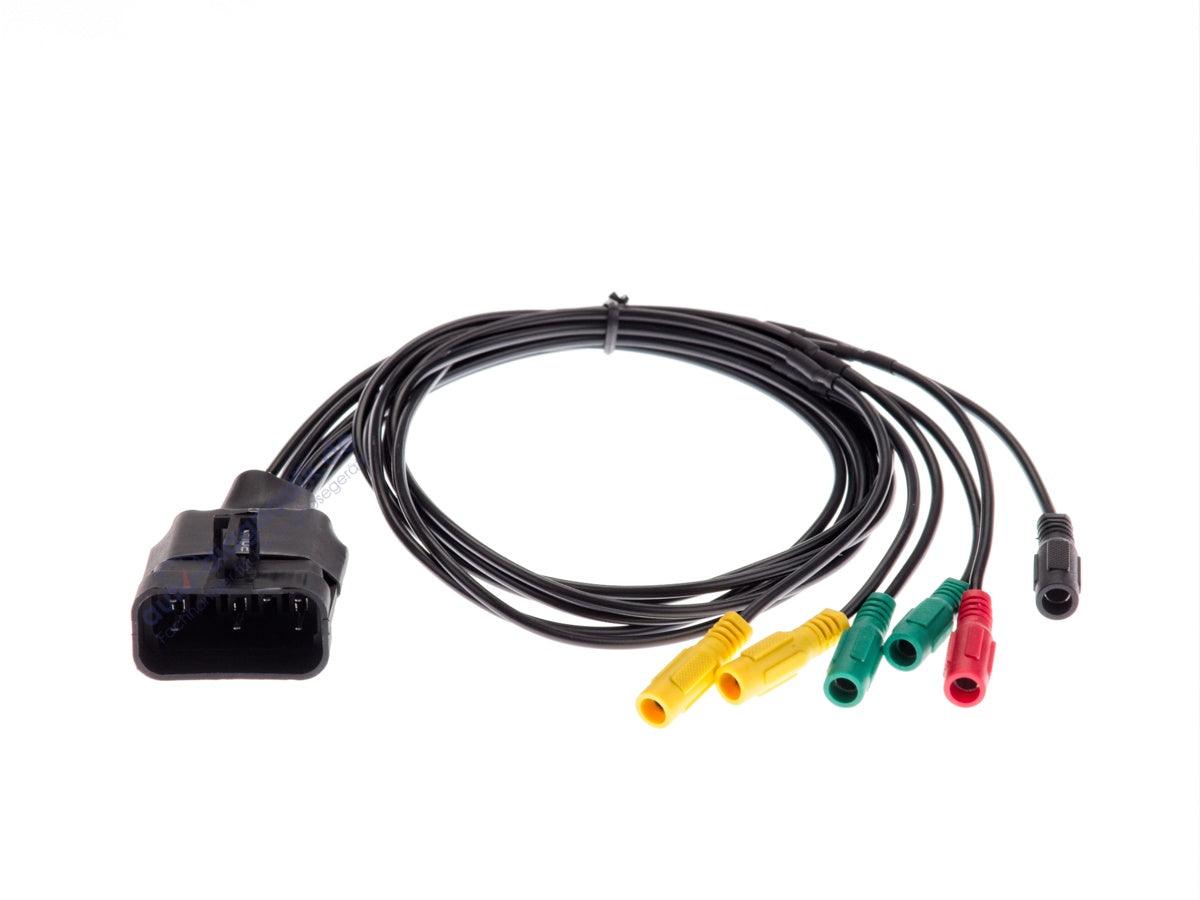

Opel 10Pin auf 6 Bananenstecker Adapterkabel – Robuster Diagnoseadapter für KTS Diagnosegeräte

Unser Opel 10Pin auf 6 Bananenstecker Adapterkabel ist speziell für Opel Fahrzeuge mit einer 10-Pin OBD1 Schnittstelle entwickelt und ermöglicht die Nutzung mit KTS Diagnosegeräten wie KTS 520, KTS 550 und KTS 650. Dieses Adapterkabel ist ideal für Werkstätten und Fahrzeugbesitzer, die eine präzise Diagnosemöglichkeit für ältere Opel Modelle benötigen.

Pinbelegung:

• Schwarz: Masse (-)
• 2x Grün: K-Leitung
• 2x Gelb: L-Line
• Rot: VBAT (12V)

Technische Bedeutung der einzelnen Leitungen

Die korrekte Pinbelegung ist bei OBD1-Systemen entscheidend, da im Gegensatz zu modernen OBD2-Schnittstellen keine standardisierte Mehrfachbelegung mit automatischer Protokollerkennung vorliegt. Die schwarze Leitung (Masse) stellt die Referenzspannung für alle Signale dar und ist Voraussetzung für eine stabile Kommunikation zwischen Steuergerät und Diagnosegerät.

Die beiden grünen Leitungen für die K-Leitung übertragen die eigentlichen Diagnosedaten. Über diese serielle Kommunikationsleitung werden Fehlercodes, Messwerte und Systeminformationen ausgelesen. Die gelben Leitungen für die L-Line dienen bei bestimmten Steuergeräten zur Initialisierung der Kommunikation. Gerade bei älteren Opel Modellen ist diese Leitung erforderlich, um das Motorsteuergerät in den Diagnosemodus zu versetzen.

Die rote Leitung (VBAT 12V) stellt die Spannungsversorgung sicher. Ohne stabile Bordspannung kann weder das Steuergerät korrekt kommunizieren noch das Diagnosegerät verlässliche Daten verarbeiten. Eine saubere Spannungsübertragung ist daher nicht nur Komfortmerkmal, sondern technisch zwingend erforderlich.

Produktmerkmale:

• Kompatibilität: Funktioniert mit Opel Fahrzeugen mit 10Pin OBD1 Schnittstelle
• Anschluss: 10Pin Stecker auf 6 Bananenstecker für KTS Diagnosegeräte
• Hochwertige Materialien und langlebige Verarbeitung für eine sichere Verbindung

Materialqualität und Werkstatttauglichkeit

Im Werkstattalltag werden Adapterkabel regelmäßig gesteckt, gezogen und teilweise unter mechanischer Belastung verwendet. Eine hochwertige Isolierung, zugentlastete Leitungsübergänge und robuste Steckkontakte sind daher keine Nebensache. Minderwertige Adapter führen häufig zu Kontaktproblemen, die sich in Kommunikationsabbrüchen oder fehlerhaften Messwerten äußern.

Die Bananenstecker sind so ausgelegt, dass sie eine stabile Verbindung mit den entsprechenden Eingängen der KTS Diagnosegeräte herstellen. Durch die klare Farbzuordnung wird zudem das Risiko von Fehlanschlüssen minimiert, was insbesondere bei manueller Kontaktierung von Bedeutung ist.

Kompatibilität mit KTS Diagnosegeräten

Das Adapterkabel ist für die Verwendung mit KTS 520, KTS 550 und KTS 650 konzipiert. Diese Geräte arbeiten mit modularen Adapterlösungen, da bei OBD1-Fahrzeugen herstellerspezifische Stecksysteme eingesetzt wurden. Durch die Kombination aus 10Pin-Stecker fahrzeugseitig und 6 Bananensteckern geräteseitig wird eine flexible und dennoch technisch saubere Verbindung hergestellt.

Gerade bei der Diagnose von Fahrzeugen aus den 1990er Jahren ist die korrekte Adapterwahl entscheidend, da eine direkte Verbindung über OBD2 nicht möglich ist. Ohne passenden Adapter bleibt das Diagnosegerät funktionslos, selbst wenn es softwareseitig das Fahrzeug unterstützt.

Warum dieses Opel 10Pin auf 6 Bananenstecker Adapterkabel?

Unser Adapterkabel bietet eine kostengünstige Lösung für die Diagnose von Opel Fahrzeugen mit 10Pin OBD1 Anschluss. Die robuste Konstruktion und die detaillierte Pinbelegung machen es perfekt für den Einsatz in der Werkstatt und für private Opel-Enthusiasten.

Technischer Hintergrund: OBD1 bei Opel

Vor der Einführung des europaweit standardisierten OBD2-Systems nutzten viele Hersteller eigene Diagnoseprotokolle und Steckverbindungen. Opel setzte bei zahlreichen Modellen auf eine 10-polige Schnittstelle im Motorraum. Diese ist nicht kompatibel mit modernen 16-poligen OBD2-Steckern.

Die Kommunikation erfolgt über serielle Protokolle mit K- und L-Leitung. Ohne geeigneten Adapter ist es nicht möglich, das Signal korrekt abzugreifen. Das vorliegende Adapterkabel stellt die physikalische Verbindung her, ersetzt jedoch kein Diagnosegerät und keine Software.

Praxisbeispiel aus dem Werkstattalltag

Typische Anwendungsfälle sind die Fehlersuche bei unrundem Motorlauf, erhöhtem Kraftstoffverbrauch oder aufleuchtender Motorkontrollleuchte bei älteren Opel Fahrzeugen. Mit Hilfe des KTS Diagnosegerätes können Fehlerspeicher ausgelesen, Sensorwerte überprüft und Aktortests durchgeführt werden.

Das Adapterkabel ist hierbei das verbindende Element zwischen Fahrzeug und Diagnosesystem. Ohne stabile Signalübertragung wäre eine gezielte Fehlersuche nicht möglich. Gerade bei intermittierenden Fehlern ist eine zuverlässige Verbindung entscheidend.

Zielgruppen und Einsatzbereiche

Das Adapterkabel richtet sich primär an freie Werkstätten, Oldtimer-Spezialisten sowie technisch versierte Fahrzeughalter. Auch Ausbildungsbetriebe profitieren von einer sauberen Adapterlösung, da hier häufig an älteren Fahrzeugen Diagnosetechniken vermittelt werden.

Im professionellen Umfeld dient der Adapter nicht nur der Fehlerdiagnose, sondern auch der Dokumentation von Ist-Werten und der Vorbereitung weiterführender Reparaturmaßnahmen. Eine klare Signalübertragung reduziert Diagnosezeit und vermeidet unnötigen Teiletausch.

Software- und Hardwareaspekte

Wichtig ist, dass das verwendete KTS Diagnosegerät über die passende Softwareversion verfügt, die das jeweilige Opel Modell unterstützt. Der Adapter selbst stellt lediglich die elektrische Verbindung her. Die Interpretation der Daten erfolgt ausschließlich durch das Diagnosegerät.

Hardwareseitig ist darauf zu achten, dass die Fahrzeugbatterie ausreichend geladen ist. Spannungseinbrüche können die Kommunikation stören. In der Praxis empfiehlt sich bei längeren Diagnosesitzungen der Einsatz eines Batterieladegeräts mit Stützfunktion.

Technische Einordnung und Werkstattempfehlung

Das Opel 10Pin auf 6 Bananenstecker Adapterkabel stellt eine technisch notwendige Schnittstellenlösung für die Diagnose älterer Opel Fahrzeuge dar. Es überbrückt die Differenz zwischen herstellerspezifischer OBD1-Steckverbindung und modular aufgebauten KTS Diagnosegeräten.

Für Werkstätten, die regelmäßig Fahrzeuge der 1990er Jahre betreuen, ist ein qualitativ hochwertiger Adapter unverzichtbar. Er reduziert Fehlmessungen, minimiert Kontaktprobleme und sorgt für reproduzierbare Diagnoseergebnisse. In Verbindung mit einem technisch passenden Fahrzeug wie dem Opel Astra F und einem KTS 520 oder KTS 550 ergibt sich eine fachlich saubere, wirtschaftlich sinnvolle Diagnoselösung.

Damit bildet das Adapterkabel eine solide Grundlage für professionelle Fehlersuche, Wartung und Instandsetzung älterer Opel Modelle.
