LKW Fehlerspeicher auslesen – was wirklich zählt und welche Geräte sinnvoll sind
Das LKW Fehlerspeicher auslesen unterscheidet sich deutlich von der PKW-Diagnose. Neben 24-V-Bordnetzen spielen robuste Stecksysteme (z. B. 6-/9-Pin), andere Protokolle (J1939, J1708/1587) und zusätzliche Fahrzeugsysteme eine Rolle: Abgasnachbehandlung (DPF/DOC/SCR/AdBlue), EBS/ABS, Retarder, Getriebe, Body-Builder-Module und Telematik. Wer hier mit einem reinen PKW-OBD2-Scanner arbeitet, stößt sehr schnell an Grenzen – sowohl technisch als auch organisatorisch. Dieser Beitrag zeigt praxisnah, worauf Sie achten müssen, welche Punkte bei der Auswahl eines Diagnosegeräts entscheidend sind und wie Sie strukturiert vorgehen, damit Ihre Diagnoseergebnisse belastbar bleiben. Ziel ist, Ausfallzeiten zu minimieren, Fehlersuchen reproduzierbar zu machen und Ihre Werkstattprozesse zu stabilisieren.
Warum LKW ≠ PKW ist
Schwerlastfahrzeuge nutzen primär SAE J1939 (CAN) und – je nach Alter – J1708/1587 als Kommunikationsgrundlage. Klassische PKW-OBD2-Standards (ISO15765-4, ISO9141-2, ISO14230-4) decken meist nur emissionsrelevante Motordaten ab und lassen Systeme wie EBS, Retarder, Getriebe oder Aufbau-/Trailersteuergeräte außen vor. Hinzu kommen längere Leitungslängen, robustere Stecker, höhere Vibrations- und Umwelteinflüsse sowie oft sehr unterschiedliche Aufbaukonfigurationen. Diagnosegeräte und Kabel müssen mechanisch und elektrisch dafür ausgelegt sein, sonst sind Kommunikationsabbrüche und unplausible Werte vorprogrammiert. Wer LKW mit PKW-Werkzeug diagnostiziert, arbeitet damit faktisch „blind“ in den wichtigsten Systemen. Entsprechend ist ein professionelles, für Nutzfahrzeuge ausgelegtes Diagnosekonzept unverzichtbar.
Worauf muss man achten?
Protokollabdeckung & Fahrzeugmix
Prüfen Sie zuerst, ob das Diagnosegerät SAE J1939 für moderne LKW und J1708/1587 für ältere Baureihen sauber unterstützt. In gemischten Flotten (Transporter, leichte Nutzfahrzeuge, Euro-VI-Derivate) lohnt zusätzlich der 16-Pin-OBD2-Zugang, um auch „grenzwertige“ Fahrzeugkonzepte sicher abzudecken. Ohne dokumentierte Protokollabdeckung sind Kommunikationsabbrüche, leere Steuergerätelisten oder nur teilweise erreichbare Systeme absehbar. Wichtig ist außerdem, dass das Gerät mit gängigen Herstellern (z. B. Mercedes-Benz, MAN, DAF, Iveco, Scania, Volvo/Renault Trucks) produktiv getestet wurde. Nur so stellen Sie sicher, dass nicht nur das Protokoll, sondern auch die fahrzeugspezifische Umsetzung in der Praxis funktioniert. Ein Blick in die Abdeckungslisten und reale Referenzen ist daher Pflicht.
Systemtiefe statt nur Motordaten
Entscheidend ist die Frage, ob Ihnen eine emissions- bzw. motorbezogene Erstdiagnose reicht oder ob Sie vollen Zugriff auf EBS/ABS, Getriebe, Retarder, BMS, Aufbau- und Karosseriesteuergeräte benötigen. Ein erweiterter Code-Reader liefert zwar schnell Motordaten, ist aber in der Tiefe stark limitiert, sobald es um Stellgliedtests, Regenerationen oder Konfigurationsarbeiten geht. Für Servicefunktionen, geführte Prozeduren und die Arbeit an Euro-VI-Systemen braucht es echte Multimarken- oder OEM-Tools. Nur diese können DPF-Regenerationen, SCR-Prüfungen, Bremsentests oder Getriebekalibrierungen nach Herstellervorgaben abbilden. Wer regelmäßig an LKW arbeitet, sollte deshalb bewusst auf Systemtiefe statt auf reine „Motorauslese“ setzen.
Stromversorgung und Spannungsstabilität
Unterspannung ist eine der häufigsten Fehlerquellen bei der LKW-Diagnose. Bevor Sie Stellgliedtests, DPF-Regenerationen oder Softwareroutinen starten, sollte das 24-V-Bordnetz stabilisiert werden – idealerweise mit Stützbatterie oder professionellem Ladegerät. Spannungseinbrüche führen zu Kommunikationsfehlern, unterbrochenen Vorgängen und verfälschten Live-Daten. In Extremfällen können Steuergeräte in einen Sicherungsmodus wechseln oder laufende Prozeduren abbrechen. Achten Sie daher konsequent auf eine saubere Spannungsversorgung, insbesondere bei längeren Diagnose-Sessions. Ein gutes Diagnosekonzept ist immer mit einem durchdachten Stromversorgungskonzept verknüpft.
Steckerqualität & Kabel
Nutzen Sie hochwertige 6-/9-Pin-Adapter mit Zugentlastung, definierter Verriegelung und sauber verarbeiteten Kontakten. Schlechte Steckverbindungen bedeuten Übergangswiderstände, Spannungsabfälle und Störspitzen – mit der Folge von Kommunikationsabbrüchen, nicht lesbaren Steuergeräten oder „spukhaften“ Fehlern. Gerade im Nutzfahrzeugumfeld wirken Schmutz, Feuchtigkeit und Vibration dauerhaft auf Stecker und Kabel ein. Vor jedem Einsatz sollten Pins auf Korrosion, Verbiegungen und festen Sitz geprüft werden. Qualität bei Kabeln und Adaptern ist hier kein Luxus, sondern Grundvoraussetzung für reproduzierbare Diagnosen.
Security & Compliance
Herstellerspezifische Freigaben, Security-Gateways und gesperrte Funktionen müssen korrekt behandelt werden. Technische Umgehungen oder inoffizielle „Hacks“ sind nicht nur rechtlich problematisch, sondern bergen auch das Risiko von Systeminstabilitäten oder Garantieverlust. Seriöse Prozesse arbeiten innerhalb der Herstellerregeln und nutzen legale Zugänge, etwa über registrierte Accounts oder offizielle Portale. Für Werkstätten und Flottenbetreiber ist es wichtig, hier sauber aufgestellt zu sein, um im Reklamationsfall rechtlich und technisch abgesichert zu sein. Ein professionelles Diagnosegerät sollte daher mit klaren, transparenten Lizenz- und Updatebedingungen arbeiten.
Dokumentation & Berichte
Protokollfunktionen (z. B. PDF-/CSV-Export), VIN-/CVN-/CAL-ID-Erfassung und Klartext-DTCs sparen Zeit und sichern die Qualität Ihrer Arbeit. Ohne Vorher-/Nachher-Dokumentation sind Reklamationen schwer zu führen und intern kaum nachzuvollziehen. Ein gutes System ermöglicht das Speichern kompletter Fahrzeugsessions, inklusive Screenshots, Stellgliedtests und Serviceprozeduren. So lassen sich später Entscheidungen nachvollziehen, Entwicklungen erkennen und Wartungsintervalle besser planen. Für Flottenbetreiber ist eine saubere Dokumentation zudem ein wichtiges Instrument, um Standzeiten und Kosten transparent zu machen.
Welches Gerät ist sinnvoll? – Geräteklassen mit konkreten Empfehlungen
Für eine belastbare und effiziente LKW-Diagnose sind robuste Profi-Systeme auf Basis widerstandsfähiger Hardware und leistungsfähiger Multimarken-Software die sinnvollste Wahl. Reine Handtester oder einfache Code-Reader reichen in der Regel lediglich für eine schnelle Erstprüfung, nicht aber für tiefgreifende Arbeiten an Euro-VI-Fahrzeugen, komplexen Bremsanlagen oder Abgasnachbehandlungssystemen. Entscheidend ist, dass das gewählte System sowohl PKW als auch LKW und Transporter abdeckt, mit J1939/J1708 umgehen kann und auf einem stoßfesten, werkstatttauglichen Notebook läuft. Genau hier setzen unsere beiden Empfehlungen an: ein besonders robustes, schwerpunktmäßig stationär genutztes System sowie eine moderne, flexible Lösung für gemischte Fuhrparks und mobile Einsätze.
Empfehlung 1: Profi CF-D1 PKW & LKW Diagnosegerät (alle Hersteller)

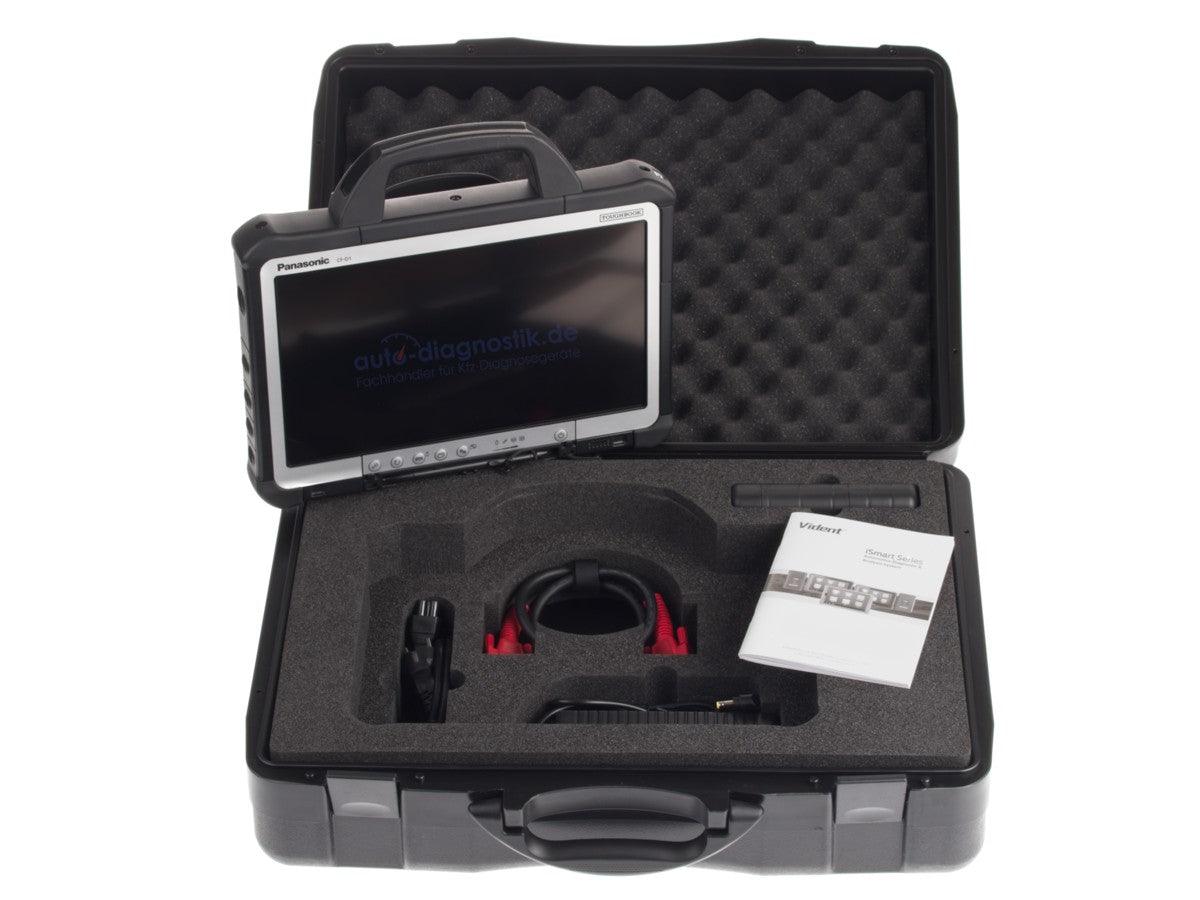

Das Profi CF-D1 PKW & LKW Diagnosegerät basiert auf dem extrem robusten Panasonic Toughbook CF-D1 und ist speziell für den intensiven Werkstatteinsatz entwickelt. Es bietet Multimarken-Diagnose für PKW und LKW aller gängigen Hersteller und unterstützt die für Nutzfahrzeuge relevanten Protokolle wie J1939 und J1708/1587. Neben der Motorsteuerung werden je nach Fahrzeug EBS/ABS, Getriebe, Retarder, AdBlue-/SCR-Systeme, DPF, Komfort- und Aufbau-/Trailersteuergeräte abgedeckt. Stellgliedtests, Service- und Wartungsfunktionen, DPF-Regenerationen sowie geführte Prozeduren gehören zum typischen Leistungsumfang. Durch das große, helle Display und das besonders stabile Gehäuse eignet sich der CF-D1 ideal für harte Werkstattumgebungen, Hebebühnenbetrieb und den täglichen Dauereinsatz. Für Betriebe mit regelmäßigem LKW-Aufkommen ist dieses System eine äußerst solide Basis für eine professionelle Diagnosestruktur.
Empfehlung 2: Profi Toughbook CF-54 Diagnosegerät Set PKW & LKW (Baujahr 2023)
Das Profi Toughbook CF-54 Diagnosegerät Set PKW & LKW (Baujahr 2023) verbindet moderne, semi-rugged Hardware mit einem breiten Diagnosespektrum für PKW und Nutzfahrzeuge. Das Panasonic CF-54 ist leichter und flacher als klassische „Full Rugged“-Geräte, bietet aber dennoch eine deutlich höhere Widerstandsfähigkeit als normale Büro-Notebooks. Damit ist es ideal für Werkstätten, mobile Servicetechniker und Betriebe mit gemischten Flotten, die sowohl Transporter als auch schwere LKW betreuen. Die eingesetzte Diagnoseplattform unterstützt Multimarken-Fahrzeuge, J1939/J1708 sowie PKW-OBD2-Standards und ermöglicht Systemzugriff auf Motor, EBS/ABS, Getriebe, Abgasnachbehandlung und weitere relevante Steuergeräte. Dank aktueller Hardwaregeneration (Baujahr 2023) profitieren Sie von hoher Performance, schnellen Programmladezeiten und guter Zukunftssicherheit. Wer eine flexible, leistungsstarke und dennoch mobile Lösung sucht, findet im CF-54 Diagnosegerät Set eine sehr ausgewogene Option.
Schritt-für-Schritt: LKW Fehlerspeicher richtig auslesen
Ein strukturiertes Vorgehen ist entscheidend, um LKW-Fehlerspeicher nicht nur auszulesen, sondern die Ergebnisse auch korrekt zu interpretieren und nachhaltig zu nutzen. Die folgenden Schritte haben sich in der Praxis bewährt und lassen sich mit beiden empfohlenen Systemen gut umsetzen:
- Fahrzeugdaten sichern: VIN, Euro-Stufe, Motor- und Getriebetyp, Trailer-Setup und eventuelle Sonderaufbauten erfassen. Anschließend das 24-V-Bordnetz stabilisieren (Stützbatterie/Ladegerät), um Spannungseinbrüche zu vermeiden.
- Steckverbindung prüfen: 6-/9-Pin-Adapter auswählen, Pins auf Korrosion oder Verbiegung prüfen und den Stecker sauber verriegeln. Schlechte Kontakte sind eine der häufigsten Ursachen für Kommunikationsprobleme.
- Autoscan & Protokoll: Alle verfügbaren Steuergeräte scannen, DTCs inkl. Freeze-Frames sichern und Readiness-Informationen dokumentieren. Die Ergebnisse sollten als Bericht (z. B. PDF) gespeichert werden.
- Primärfehler priorisieren: Zuerst abgas- und betriebsrelevante Fehler bearbeiten, dann Komfort- oder Nebenfunktionen. Live-Daten mit Sollwerten abgleichen und – falls verfügbar – Mode-6- oder erweiterte Diagnosedaten nutzen.
- Services/Tests gezielt ausführen: DPF-Regeneration, SCR-Dosiervalidierung, Stellgliedtests und ähnliche Routinen nur bei stabiler Spannung und unter Einhaltung der OEM-Vorgaben starten.
- Abschluss & Nachweis: Probefahrt unter Last durchführen, anschließend einen erneuten Gesamtscan starten, Readiness prüfen und den Abschlussbericht (inkl. VIN/CVN/CAL-ID) archivieren.
Häufige Fehler und schnelle Lösungen
Keine Kommunikation
Wenn keinerlei Kommunikation mit dem Fahrzeug zustande kommt, liegen die Ursachen meist in wenigen Bereichen: nicht korrekt sitzende Stecker, verbogene oder korrodierte Pins, falsches Protokoll oder falscher Fahrzeugtyp im Diagnosegerät ausgewählt oder Unterspannung im Bordnetz. Eine Gegenprobe mit einem zweiten Fahrzeug bzw. einem anderen Kabel hilft, Hardware- von Fahrzeugfehler zu trennen. Bei professionellen Systemen wie dem CF-D1 oder CF-54 sollte außerdem die korrekte Adapterwahl (6-/9-Pin, OBD2, Herstelleradapter) überprüft werden. Erst wenn Stecker, Bordnetz und Geräteeinstellungen geprüft sind, lohnt sich eine tiefergehende Fehlersuche im Fahrzeug.
Abbrüche während Live-Daten/Stellgliedtests
Abbrüche während laufender Live-Daten-Anzeigen oder Stellgliedtests deuten fast immer auf Spannungsprobleme, schlechte Kontakte oder ein instabiles Endgerät hin. Im ersten Schritt sollte das Bordnetz durch ein Ladegerät oder eine Stützbatterie abgesichert werden. Anschließend Stecker und Adapter auf festen Sitz und saubere Kontakte kontrollieren. Auch beschädigte oder zu stark geknickte Kabel können für kurzzeitige Unterbrechungen sorgen. Wer mit robusten Endgeräten wie CF-D1 oder CF-54 arbeitet, reduziert das Risiko durch Erschütterungen deutlich – bleibt aber dennoch auf eine saubere Umgebung und gute Steckverbindungen angewiesen. Eine klare, reproduzierbare Testumgebung ist die Grundlage jeder verlässlichen Diagnose.
Unplausible Werte
Wenn Live-Daten oder Sensorwerte offensichtlich unplausibel sind, kommen mehrere Ursachen in Betracht: falsches Fahrzeugprofil, veraltete Softwarestände, Kommunikationsstörungen oder ein tatsächlich fehlerhafter Sensor. Zunächst sollte geprüft werden, ob das richtige Modell/Baujahr im Diagnosegerät gewählt wurde und ob das System auf dem aktuellen Softwarestand ist. Anschließend lohnt ein Vergleich mit Referenzwerten oder einem zweiten Fahrzeug. Bleiben die Auffälligkeiten, ist eine gezielte Prüfung des betroffenen Sensors bzw. des zugehörigen Kabelbaums sinnvoll. Professionelle Systeme erleichtern diese Schritte, indem sie Sollwerte, Diagnosehilfen und Klartextbeschreibungen bereitstellen.
Konkrete Einsatzempfehlungen
Je nach Einsatzprofil unterscheiden sich die Anforderungen an ein LKW-Diagnosesystem. Die beiden empfohlenen Lösungen decken dabei unterschiedliche Schwerpunkte ab und ergänzen sich ideal.
Werkstatt mit hohem LKW-Anteil / Nutzfahrzeug-Spezialist
Für stationäre Werkstätten mit regelmäßigem LKW-Aufkommen, anspruchsvollen Euro-VI-Fahrzeugen und tiefgreifenden Servicearbeiten ist das Profi CF-D1 PKW & LKW Diagnosegerät die erste Wahl. Die sehr robuste CF-D1-Plattform ist speziell für Hebebühnenbetrieb, Werkstattumgebung und lange Diagnosesessions ausgelegt. In Verbindung mit einer leistungsfähigen Multimarken-Diagnosesoftware erhalten Sie tiefen Zugriff auf Motor, EBS/ABS, Getriebe, Retarder, Abgasnachbehandlung und viele weitere Systeme. Geführte Prozeduren, umfangreiche Berichtsfunktionen und eine hohe Diagnosegeschwindigkeit machen das System ideal für professionelle Nutzfahrzeugbetriebe.
Gemischte PKW-/LKW-Flotte, mobile Einsätze & Serviceteams
Für Betriebe mit gemischtem Fahrzeugbestand (PKW, Transporter, LKW) oder mobile Service- und Pannenfahrzeuge bietet das Profi Toughbook CF-54 Diagnosegerät Set PKW & LKW (Baujahr 2023) eine sehr flexible Lösung. Das semi-rugged CF-54 ist leichter und mobiler als ein klassisches Full-Rugged-Gerät, bleibt aber deutlich widerstandsfähiger als Standard-Laptops. In Verbindung mit aktueller Diagnosesoftware sorgt es für breiten Marken- und Systemzugriff, sowohl im PKW- als auch im Nutzfahrzeugbereich. Damit eignet sich das System besonders für Werkstätten mit Außendienst, Fuhrparks, Speditionen und Servicepartner, die Diagnosen direkt beim Kunden oder auf dem Betriebshof durchführen wollen.
Beschaffung & Support
Bei der Beschaffung eines LKW-Diagnosesystems sollten Sie nicht nur auf die Featureliste, sondern vor allem auf Praxistauglichkeit, Support und Update-Strategie achten. Setzen Sie auf Originalgeräte, transparente Updatekonditionen, gut erreichbaren Support und belastbare Rückgaberegeln. Qualität von Kabeln, Adaptern, Spannungsversorgung und Hardware ist im Nutzfahrzeugumfeld genauso wichtig wie die Software selbst. Eine lange, unpräzise Funktionsliste ersetzt keine nachweislich funktionierende Abdeckung Ihrer konkreten Baureihen. Mit professionellen Lösungen wie dem Profi CF-D1 PKW & LKW Diagnosegerät und dem Profi Toughbook CF-54 Diagnosegerät Set PKW & LKW schaffen Sie eine stabile Basis für reproduzierbare Diagnosen, zufriedene Kunden und weniger ungeplante Standzeiten.
